05 · Intersecciones, glorietas y ramales

Conexiones derivadas del modelo, no dibujadas por separado.

Vectoria identifica relaciones entre ejes y genera geometría auxiliar, perfiles, secciones, corredor y representación 3D para reducir el redibujo y la coordinación manual de un nudo.

Alcance acotadoGeometría implementadaQA visual por proyecto
TerrenoGeometríaObra linealAnálisisComprobaciónEntrega
01 · Valor

Una modificación puede recorrer todo el nudo.

Los ejes de definición y corredores derivados permiten reconstruir el resultado cuando cambia una conexión, en lugar de mantener manualmente varias representaciones independientes.

Detectar

Relaciones entre ejes

Cruces y conexiones con geometría y prioridad identificables.

Construir

Elementos derivados

Acuerdos, anillos, patas, isletas, entradas, salidas y ejes auxiliares.

Coordinar

Planta y alzado

Perfiles, secciones y obra lineal asociados a la definición del nudo.

Revisar

Corredor y 3D

Firmes, taludes, peines y marcas visibles como geometría diferenciada.

02 · Flujo

Cómo se prepara una conexión.

  1. Seleccionar ejesIdentificar tronco, secundario, patas o punto de conexión y sus rasantes.
  2. EvaluarComprobar ángulos, geometría disponible, superficies y datos ausentes dentro de la cobertura.
  3. ConfigurarDefinir radios, anillo, entradas, salidas, isletas, prioridad o tipo de ramal.
  4. GenerarMaterializar ejes auxiliares, perfiles, secciones, clips y corredor derivado.
  5. Regenerar y revisarActualizar obra lineal, inspeccionar planta/3D y preparar listados o planos.

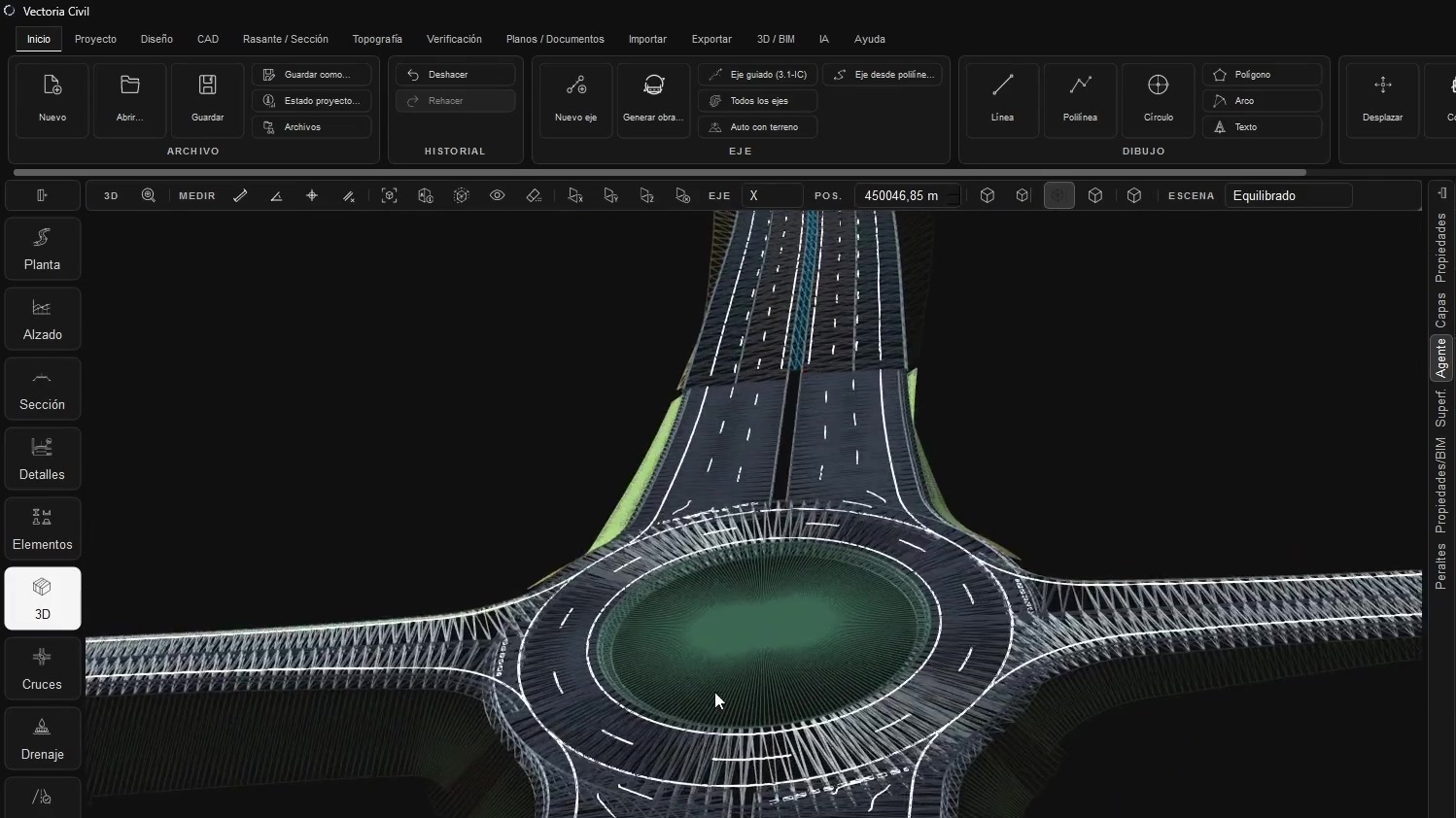

Glorieta modelada en Vectoria Civil con patas, anillo, marcas viales, firmes y taludes visibles en 3D.
Captura real · Datos de demostración
El nudo se revisa como geometría coordinada

Anillo, patas, marcas, superficies y taludes aparecen juntos para localizar transiciones o encuentros que requieren revisión.

03 · Capacidades

Casos cubiertos actualmente.

Cruces X y TDetección de conexiones, acuerdos de bordillo, rangos de recorte, prioridades y corredor geométrico derivado.
Nudos multi-ejeGestión conjunta de varias conexiones para evitar tratar el mismo nudo como intersecciones independientes duplicadas.
GlorietasAnillo, entradas, salidas, isletas separadoras, patas y ejes de definición con PK, rasante documental y secciones.
RamalesSalida/deceleración y entrada/aceleración con carril auxiliar, cuña, nariz, eje del ramal, sección y empalme vertical dentro de su flujo guiado.
CorredorFirmes, superficies, taludes, peines y geometría 3D derivados de los ejes y secciones del nudo.
Marcas vialesGeometría semántica para anillo, patas y corredores cuando existe definición suficiente.
AgenteFlujo de alto nivel para listar, evaluar, configurar, generar/aplicar ejes y regenerar la obra lineal.
04 · Trabajo reducido

Qué trabajo repetitivo concentra.

Construcción geométrica

  • Detectar manualmente cada cruce entre ejes.
  • Redibujar acuerdos, bordes y recortes de firmes.
  • Construir uno a uno ejes de entrada, salida y definición.
  • Repetir secciones y perfiles para cada elemento auxiliar.

Coordinación del resultado

  • Mantener por separado planta, perfil, sección y 3D.
  • Reconstruir el corredor después de modificar un eje.
  • Preparar listados de los ejes auxiliares a mano.
  • Localizar geometrías incompletas antes de producir entregables.
Descripción recomendada

Generación coordinada de la geometría derivada de cruces, glorietas y ramales dentro de una cobertura definida, con revisión técnica y visual del resultado.

05 · Resultados

Qué queda preparado.

Planta

Geometría del nudo

Anillo, acuerdos, patas, carriles, isletas y recortes.

Alzado

Perfiles auxiliares

Rasantes y PK para ejes de definición y ramales.

Sección

Componentes por eje

Plataforma y elementos asociados a cada rama.

Modelo

Corredor 3D

Firmes, taludes, superficies y marcas diferenciadas.

Datos

Listados

Replanteo y geometría de ejes principales y auxiliares.

Entrega

Series de planos

Viewports y hojas específicas dentro del sistema de Presentaciones.

06 · Alcance

Análisis que no deben atribuirse al módulo.

Capacidad de tráfico

No calcula nivel de servicio, capacidad de la glorieta, colas o demanda de tráfico.

Trayectorias y señalización

No sustituye un análisis completo de vehículos, gálibos, semaforización o señalización del nudo.

Visibilidad integral

Las comprobaciones cubiertas no equivalen a una auditoría completa de visibilidad de decisión, cruce y obstáculos reales.

Transiciones verticales

Los puntos bajos y empalmes de alzado complejos requieren revisión manual y coordinación con drenaje.

Normativa

Los criterios nacionales solo se aplican con el perfil compatible activo y no constituyen una aprobación normativa completa.

QA de terreno real

Calzadas separadas, daylight, nudos complejos y despiece fino de isletas deben verificarse visualmente en cada proyecto.

07 · Preguntas

Respuestas breves.

¿Vectoria diseña una glorieta completa automáticamente?

Genera la geometría civil cubierta —anillo, patas, isletas, ejes y corredor— a partir de parámetros y ejes seleccionados. No sustituye los estudios de tráfico, visibilidad ni la revisión integral.

¿El resultado cambia si se edita un eje?

La geometría derivada puede regenerarse para seguir el nuevo eje. El resultado debe inspeccionarse de nuevo, especialmente en terreno y transiciones.

¿Incluye ramales de enlace?

Existe un flujo guiado para ramales de entrada y salida con carriles auxiliares y geometría asociada. Los intercambiadores completos siguen siendo casos QA-sensibles.
