Estudio previo
Disponible
Deriva direcciones de flujo, acumulación, cauces, cruces, salidas y cuencas desde el terreno natural. Cada candidato se confirma o descarta antes de diseñar.
01 · Visión general
Una cadena de trabajo, no funciones aisladas.
Vectoria Civil relaciona terreno, trazado, hidrología y geometría de obra para que cada resultado pueda revisarse y reconstruirse. Los datos provisionales, los datos aportados por el proyecto y las decisiones del técnico se mantienen separados.
Drenaje longitudinal
Disponible
Detecta puntos bajos, forma regiones tributarias y comprueba cunetas exteriores, de mediana y de pie de desmonte mediante caudal, calado, velocidad y capacidad.
ODT
Alcance acotado
Predimensiona tubos y marcos, realiza su encaje contra terreno y obra lineal, compara alternativas y conserva geometría, comprobaciones y expediente.
Redes pluviales
En desarrollo
Ya existe una base verificable para revisar redes por gravedad y capacidad a sección llena. El diseño completo de captación y colectores sigue en evolución.
Principio de funcionamiento. La inteligencia artificial ayuda a organizar la petición, revisar los datos y explicar los resultados. Los cálculos acreditables proceden de motores deterministas; la aceptación permanece en el técnico.
02 · Flujo
Cómo avanza un proyecto de drenaje.
El recorrido puede comenzar con información ya calculada por el cliente o con una lectura preliminar del terreno. En ambos casos, Vectoria evita convertir una estimación en un dato aprobado.
1 · FuentesTerreno, eje, cuencas, cauces, caudales y criterios.
2 · PreparaciónRevisión, asociación espacial y detección de faltantes.
3 · CálculoRegiones de cuneta, capacidad o alternativas de ODT.
4 · EncajeSección, perfil, terreno, plataforma y recubrimiento.
5 · EvidenciaCAD, vistas, comprobaciones, versiones e informe.
Fuentes que puede aprovechar
- Superficies TIN naturales y terminadas.
- Eje, rasante, peraltes y sección transversal.
- Cauces y cuencas en geometrías CAD o GIS.
- Caudales y parámetros en tablas estructuradas.
- Documentación de apoyo con procedencia identificada.
Separaciones que preserva
- Terreno natural frente a superficie terminada.
- Cuenca derivada frente a cuenca documentada.
- Caudal aportado frente a caudal preliminar.
- Propuesta frente a elemento aplicado.
- Cálculo físico frente a veredicto normativo.
Cómo convive con HEC-HMS, HEC-RAS y herramientas equivalentes
Cuando el proyecto requiere modelización especializada, Vectoria no intenta sustituirla. Reparte el trabajo: prepara el contexto civil y las alternativas, recibe los resultados autorizados del cálculo hidrológico o hidráulico y los convierte en una solución encajada y documentada dentro de la obra lineal.
1 · VectoriaTerreno, eje, rasante, puntos bajos, cruces y primeras alternativas.
2 · HidrologíaHEC-HMS o equivalente: cuencas definitivas, caudales e hidrogramas.
3 · HidráulicaHEC-RAS o equivalente: niveles, velocidades, remanso, rebase e inundación.
4 · VectoriaEncaje de ODT, soleras, pendiente, longitud, recubrimiento y encuentros.
5 · EntregaPlanta, perfil, sección, 3D, alternativas y expediente técnico.
Antes del cálculo especializado. Vectoria ayuda a localizar y organizar los cruces, relacionarlos con el PK y las superficies y descartar alternativas geométricas que no merece la pena llevar al modelo hidráulico.
Después del cálculo especializado. Registra el caudal, los niveles aguas arriba y abajo, las velocidades y las restricciones relevantes; con ellos prepara el encaje civil y mantiene coordinadas sus representaciones y comprobaciones.
Alcance actual del intercambio El traspaso se realiza de forma controlada mediante valores, tablas, fuentes documentadas y, cuando procede, archivos geoespaciales preparados para cada herramienta. No existe actualmente una sincronización nativa bidireccional ni una importación directa del proyecto de HEC-RAS en un clic.
Referencias oficiales: HEC-HMS · precipitación y escorrentía y HEC-RAS · análisis hidráulico.
03 · Drenaje longitudinal
Dimensionamiento y comprobación de cunetas.
Vectoria responde primero a una pregunta concreta: «¿La geometría seleccionada puede transportar el caudal de diseño manteniendo los criterios definidos?». Después puede ampliar la sección de forma acotada si falta capacidad o resguardo.
1. Determina la aportación
Integra la superficie tributaria a lo largo del sentido de flujo o utiliza el caudal y las cuencas aportados por el proyecto.
2. Calcula la hidráulica
Aplica Manning sobre la geometría mojada real: taludes interior y exterior, fondo, profundidad, material, pendiente y rugosidad.
3. Localiza el punto crítico
Evalúa el perfil de la región y conserva el PK que gobierna por utilización, capacidad, velocidad o pendiente insuficiente.
Qracional = I · C · A · Kt / 3,6
Demanda. Puede proceder de un Q documentado o del método racional con intensidad, escorrentía, área y coeficiente de uniformidad explícitos.
QManning = (1/n) · A · R2/3 · √S
Capacidad. Se obtiene con el área y perímetro mojados de la sección real, su rugosidad y la pendiente longitudinal.
Qué significa cada resultado
OKEl caudal cabe manteniendo el resguardo y los criterios evaluados.
Sin resguardoEl agua cabe físicamente, pero invade el margen libre definido.
DesbordamientoEl caudal supera incluso la capacidad a sección llena.
Velocidad excesivaLa capacidad es suficiente, pero la velocidad supera el límite aplicable.
No evaluadoFaltan datos o la pendiente real no permite una conclusión acreditable.
Redimensionamiento automático acotado
Cuando una región pierde resguardo o desborda, Vectoria puede aumentar ancho y profundidad dentro de límites explícitos, aplicar un margen de seguridad, reconstruir la sección y repetir el cálculo. Si la nueva geometría no puede aplicarse o verificarse, la operación no se presenta como resuelta.
No es una optimización integral. El redimensionamiento no elige automáticamente revestimiento, tipología, coste o solución constructiva óptima. Tampoco corrige por sí solo una velocidad excesiva o una pendiente insuficiente: las deja visibles para decisión técnica.
Ejemplo orientativo
Cuneta triangular de tierra 1H:1V, ancho superior 1,00 m, profundidad 0,50 m, pendiente 1 %, Manning 0,030 y resguardo 0,10 m.
| Escenario | Q diseño | Q útil | Q llena | Calado | Velocidad | Lectura |
|---|---|---|---|---|---|---|
| Caudal moderado | 0,100 m³/s | 0,145 m³/s | 0,262 m³/s | 0,348 m | 0,825 m/s | Dentro de capacidad útil |
| Caudal superior | 0,150 m³/s | 0,145 m³/s | 0,262 m³/s | 0,405 m | 0,913 m/s | Pierde resguardo |
Ejemplo físico ilustrativo. Los criterios de aceptación y los parámetros hidrológicos deben corresponder al proyecto real.
04 · Drenaje transversal
Predimensionado y encaje reproducible de ODT.
Las obras de drenaje transversal se gestionan como activos técnicos versionados. Vectoria puede preparar alternativas y realizar cálculo y encaje sin convertir automáticamente una propuesta en solución aplicada.
Capacidades actuales
- Tubos circulares y marcos rectangulares, simples o múltiples.
- Caudales y escenarios asociados a periodos de retorno explícitos.
- Cribado preliminar de capacidad y velocidad mediante Manning.
- Análisis avanzado de control de entrada y salida dentro de su cobertura.
- Curvas Q–HE y condiciones aguas abajo documentadas.
- Versionado, alternativas y confirmación antes de aplicar.
Encaje civil
- Corte contra TIN natural y superficie terminada.
- Soleras de entrada y salida, longitud y pendiente resultante.
- Recubrimiento continuo bajo la plataforma.
- Testeros, aprons y aletas preliminares por extremo.
- Encuentro exacto con terreno y talud cuando existe solución única.
- Representación coordinada en Planta, longitudinal y 3D.
Descripción recomendada. Predimensionado y análisis hidráulico de alcance acotado, con encaje civil reproducible contra terreno y obra lineal.
Geometría terminal preliminar. Testeros, aletas y aprons sirven para encaje y revisión visual. No incluyen armado, cimentación, zapatas, cálculo resistente o excavación constructiva completa.

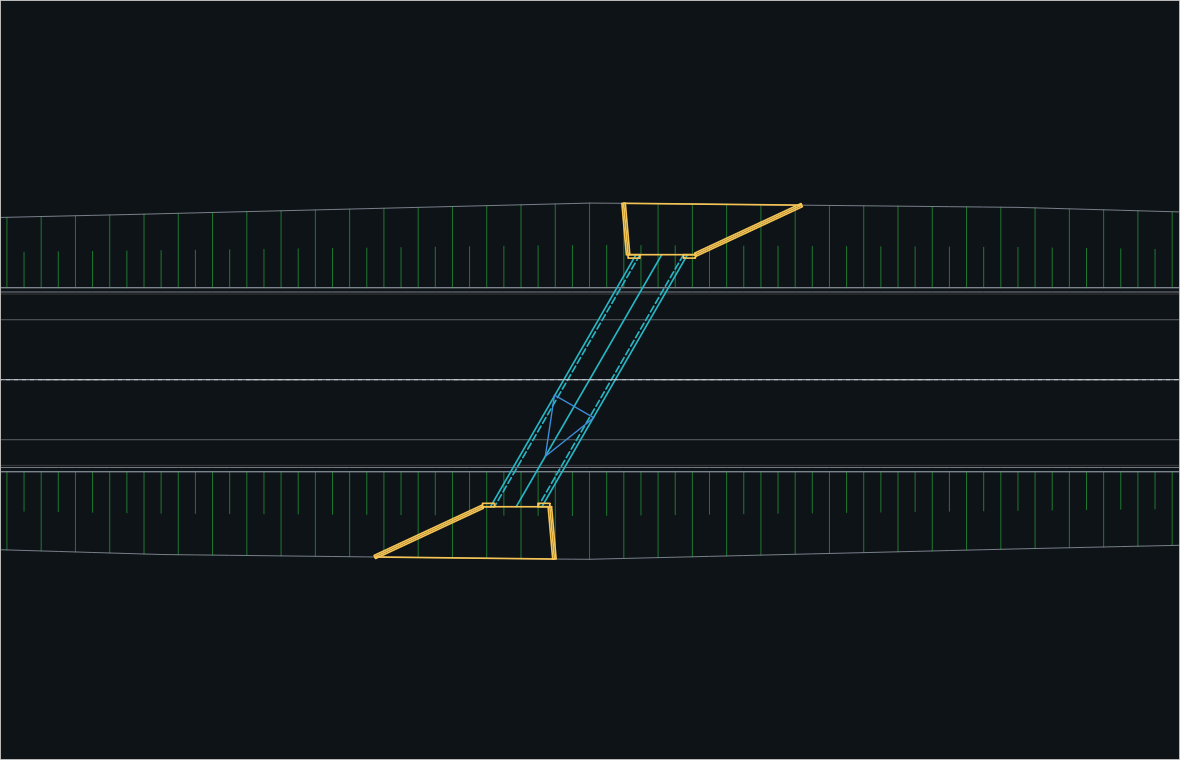

La ODT queda vinculada a la geometría de la obra
La planta permite revisar eje, esviaje, testeros, aletas y encuentros antes de aceptar o documentar la alternativa.
05 · Resultados
Qué puede recibir y revisar el cliente.
Representación
- Planta de drenaje.
- Perfil longitudinal.
- Sección transversal.
- Inspección tridimensional.
- Capas CAD semánticas.
Cálculo
- Caudal, calado y velocidad.
- Capacidad útil y llena.
- Utilización y PK gobernante.
- Pendiente y recubrimiento.
- Comprobaciones y faltantes.
Trazabilidad
- Fuente de los datos principales.
- Hipótesis y criterios usados.
- Versiones y estado de vigencia.
- Informes y expedientes reproducibles.
- Revisiones humanas pendientes.
Los resultados derivados pueden sincronizarse con el modelo y regenerarse cuando cambian sus dependencias. Si cambia la rasante, la sección, el terreno, el caudal o un criterio relevante, Vectoria puede marcar el resultado anterior como obsoleto en lugar de reutilizarlo silenciosamente.
06 · Criterios y normativa
Física genérica y perfil normativo son capas diferentes.
Los cálculos geométricos e hidráulicos genéricos pueden funcionar con parámetros explícitos. Las comprobaciones nacionales solo se activan cuando el proyecto selecciona el perfil compatible.
Sin normativa nacional activa
Vectoria puede calcular con Q, intensidad, escorrentía, Manning, pendiente y límites aportados. El resultado se presenta como cálculo físico, sin atribuirle cumplimiento normativo.
Con perfil español 5.2-IC
Puede añadir comprobaciones automatizadas dentro de la cobertura implementada, como capacidad, velocidad, pendiente, periodo y método de intensidad, manteniendo visibles los conceptos manuales o parciales.
No se declara conformidad total. Una comprobación favorable significa que pasan las reglas automatizadas aplicables al objeto y a los datos disponibles. No sustituye la revisión completa de la normativa, las prescripciones del organismo competente ni la firma del proyectista.
07 · Alcance real
Qué queda fuera o requiere revisión externa.
Hidrología y flujo
- Una cuenca derivada del TIN no genera por sí sola un Q normativo.
- No se realiza todavía simulación de inundación 2D.
- No se cubren todos los regímenes de remanso, transición o rebase.
- No se calcula de forma completa erosión, sedimentación o afección aguas abajo.
Diseño y construcción
- No incluye cálculo estructural o geotécnico.
- No detecta de forma completa servicios o interferencias constructivas.
- No diseña automáticamente una red completa de imbornales y colectores.
- No concede permisos, autorizaciones ni aprobación técnica.
La limitación también es un resultado. Cuando falta un dato, la pendiente no es admisible o un encuentro geométrico no es único, Vectoria puede bloquear o condicionar el resultado en lugar de completar la solución con una hipótesis oculta.
08 · Preparación
Qué información mejora el resultado.
Vectoria puede ayudar a detectar carencias, pero la calidad del resultado depende de que los datos que gobiernan el diseño estén identificados y sean coherentes.
Información geométrica
- Eje y rasante vigentes.
- Sección transversal y peraltes.
- Terreno natural con cobertura suficiente.
- Superficie terminada vinculada a la obra lineal.
- Cauces, salidas y condicionantes espaciales.
Información hidráulica
- Caudales y periodos de retorno.
- Cuencas o áreas tributarias.
- Intensidad y escorrentía cuando proceda.
- Rugosidad, obstrucción y límites de velocidad.
- Criterios de recubrimiento y condición aguas abajo.
Cuando una fuente es documental y no estructurada, Vectoria puede ayudar a revisarla y relacionarla con el proyecto. Los datos extraídos deben confirmarse antes de gobernar una solución final.
09 · Preguntas
Respuestas breves.
¿Vectoria dimensiona las cunetas?
Comprueba hidráulicamente la sección elegida y puede ampliarla, dentro de límites explícitos, para resolver falta de capacidad o resguardo. La elección final de forma, material y solución constructiva permanece en el técnico.
¿Calcula las cuencas?
Puede derivar cuencas provisionales desde el TIN y utilizar cuencas aportadas por el proyecto. Una derivación geométrica no acredita automáticamente el caudal de diseño.
¿Diseña obras de drenaje transversal?
Predimensiona y analiza tubos o marcos dentro de su cobertura, realiza el encaje civil y conserva alternativas y evidencia. El cálculo estructural, geotécnico y las comprobaciones hidráulicas fuera de cobertura siguen siendo externas.
¿La inteligencia artificial realiza los cálculos?
No. Interpreta la petición, organiza el trabajo y explica resultados obtenidos mediante motores deterministas y trazables.
¿Un resultado favorable equivale a aprobación normativa?
No. Indica que pasan las comprobaciones automatizadas aplicables a los datos y al alcance implementado. La conformidad completa y la aprobación permanecen en el proyectista y el organismo competente.
