Series de planos
Rangos de PK, viewports, escalas, formatos y numeración.
01 · Valor
Menos maquetación y transcripción repetitiva.
Los entregables consumen rangos de PK, escalas, geometría y datos del modelo para reducir la preparación manual. El cierre sigue incluyendo revisión técnica y visual.
Cajetines y estilos
Plantillas, campos, áreas semánticas y parámetros de presentación.
Listados del modelo
Tablas regenerables sin transcribir geometría y mediciones.
Informes trazables
Contenido explicativo apoyado en fuentes y datos estructurados.
02 · Presentaciones
Planos persistentes y series paramétricas.
- Elegir seriePlanta, perfil, planta+perfil, secciones o ejes derivados.
- Definir papelFormato DIN o personalizado, escala, rango y solape.
- Aplicar cajetínPlantilla nativa o DXF con campos y áreas reconocibles.
- Generar y validarCrear hojas, detectar vacíos, solapes, escalas y campos incompletos.
- Revisar y exportarInspeccionar hoja por hoja y producir el PDF multipágina.
| Tipos de hoja | Planta, perfil, secciones transversales, planta+perfil y series de ejes de definición de glorieta. |
|---|---|
| Viewports | Ventanas paramétricas con rango de PK, escala y receta de regeneración. |
| Cajetines | Plantillas persistentes, estándar Vectoria e importación de carátulas DXF dentro de su cobertura. |
| Perfiles | Composiciones con guitarra, acuerdos verticales y parámetros civiles legibles según formato y escala. |
| Validación | Detección de viewports vacíos, solapes, objetos fuera del papel, incompatibilidades de escala y campos incompletos. |
| Corrección | Autoajustes conservadores para problemas seguros, sin ocultar advertencias que requieren revisión. |
| Salida | Exportación PDF multipágina desde las hojas seleccionadas. |
Estado de producción
La generación y la validación existen, pero no deben venderse como entrega sin revisión. Cajetines reales, fondos cartográficos, DPI y composiciones poco habituales requieren control hoja por hoja.

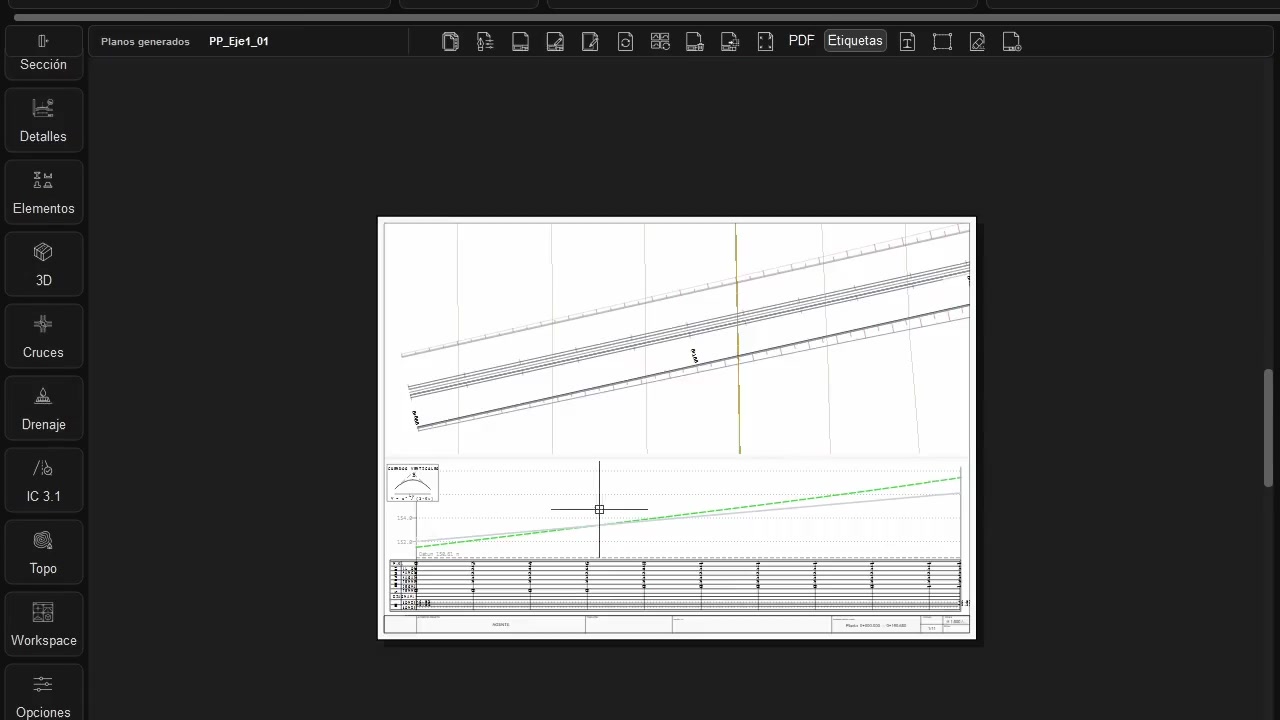

Planta y perfil preparados como una hoja revisable
La presentación conserva la composición, la guitarra y el cajetín para que el técnico revise la lámina antes de exportarla.
03 · DXF
Un modelo de entrega seleccionable.
| Selección | Diálogo para incluir uno o varios modelos y capas en una misma exportación. |
|---|---|
| Geometría civil | Ejes, perfiles, transversales, superficies, curvas de nivel y elementos de obra lineal. |
| CAD y referencias | Capas CAD dibujadas y referencias DXF importadas seleccionadas. |
| Taludes | Líneas y peines de obra lineal en capas técnicas identificables. |
| Coordenadas | Unidades del proyecto y falso origen cuando está configurado. |
Alcance del intercambio
Es una salida geométrica en espacio modelo. No se presenta como un round-trip semántico perfecto ni como una exportación DWG nativa; DWG depende de conversión externa compatible.
04 · Listados e informes
Datos obtenidos directamente del proyecto.
| Geometría horizontal | Replanteo, alineación, PIs, rectas, curvas y eventos geométricos. |
|---|---|
| Geometría vertical | Rasante, pendientes, PIVs y acuerdos verticales. |
| Secciones y plataforma | Puntos de sección transversal, firmes, peraltes, cunetas y componentes cubiertos. |
| Tierras | Resultados disponibles cuando terreno, obra lineal o explanación están completos y vigentes. |
| Formatos | TXT, CSV, XLSX, HTML y PDF según el tipo de listado o flujo. |
| Resumen técnico | Estado del proyecto, ejes, rasantes, secciones, nudos, presentaciones, workspace y capas. |
| Informes | Biblioteca y exportación Markdown, HTML y PDF con metadatos y trazabilidad. |
05 · Trabajo reducido
Dónde se recupera tiempo de producción.
Planos
- Dividir un eje en hojas y mantener el orden de PK.
- Crear y colocar viewports repetitivos.
- Sincronizar escala, formato, cajetín y numeración.
- Revisar problemas habituales mediante una validación estructurada.
Datos y documentación
- Evitar transcribir tablas desde las vistas del modelo.
- Regenerar listados cuando cambia la geometría.
- Normalizar unidades y formatos de salida.
- Preparar resúmenes e informes a partir de fuentes identificadas.
06 · Alcance
Qué debe comprobarse antes de entregar.
Revisión visual
Una serie creada sin errores de estructura puede contener problemas gráficos. La aceptación exige revisar todas las hojas a la resolución final.
Cajetines externos
Proxies, OLE, campos no reconocibles y estructuras DXF complejas pueden necesitar preparación o reparación manual.
Datos vigentes
Los listados y mediciones dependen de que terreno, sección y obra lineal estén completos y regenerados.
Memorias contractuales
Los informes son borradores profesionales revisables; no constituyen un generador universal de documentos contractuales.
Paquete final
La robustez del conjunto PDF/DXF debe validarse con formatos, fondos y estándares reales del cliente.
Certificación
Un resumen técnico describe el estado del modelo; no certifica por sí mismo la calidad ni la aprobación de los datos.
07 · Preguntas
Respuestas breves.
¿Vectoria puede crear automáticamente una serie de planos?
Sí, para los tipos y composiciones cubiertos. La serie debe validarse y revisarse visualmente antes de entregar.
¿Puede utilizar un cajetín DXF del cliente?
Puede importarlo y aplicar sus áreas y campos cuando la estructura es compatible. Los DXF complejos pueden necesitar preparación.
¿Los listados se actualizan con el modelo?
Se generan desde el estado vigente. Si un resultado derivado ha quedado obsoleto, debe regenerarse antes de obtener un listado definitivo.
