CAD auxiliar
Entidades básicas, capas, estilos y geometría 2D/3D dentro del proyecto.
01 · Valor
Corregir, inspeccionar y entregar sin reconstruir el modelo.
La geometría CAD auxiliar y los actores 3D permanecen vinculados al proyecto civil, reduciendo salidas constantes para tareas básicas y reconstrucciones manuales de una escena de entrega.
Selección precisa
Pickbox, ventanas, OSNAP y transformaciones para corregir geometría.
Escena semántica
Terrenos, firmes, taludes, marcas y drenaje como categorías separadas.
IFC 4.3
Mallas, propiedades y clasificación para una entrega BIM ligera.
02 · CAD
Edición civil ligera integrada.
| Entidades | Línea, polilínea 2D/3D, círculo, arco y texto con capas, estilos y elevaciones. |
|---|---|
| Selección | Pickbox, selección múltiple y ventanas por contenido o cruce; los objetos ocultos quedan fuera de selección y OSNAP. |
| Referencias exactas | Snaps a extremos, puntos medios, proximidad, perpendicular e intersecciones dentro de la cobertura geométrica. |
| Transformaciones | Mover, copiar, copia múltiple, girar, escalar, simetría, matriz y borrado. |
| Modificación | Recorte de líneas/polilíneas abiertas y empalme inicial entre segmentos lineales. |
| Uso civil | Polilíneas como fuente de ejes, límites, breaklines, explanaciones y otras operaciones del modelo. |
Alcance CAD
Es un editor civil para preparar y corregir geometría auxiliar. No pretende igualar la edición general de un CAD completo ni cubrir todas las entidades, bloques, referencias y restricciones existentes.
03 · Inspección 3D
Un modelo organizado para revisar.
- MaterializarConstruir actores desde superficies, obra lineal, intersecciones, explanaciones y drenaje.
- ClasificarSeparar terrenos, firmes, taludes, marcas y objetos por categoría semántica.
- InspeccionarSeleccionar, enfocar, aislar y consultar propiedades del objeto.
- SeccionarUsar visibilidad por actor y planos de corte para comprender la geometría.
- Preparar entregaAuditar la escena y materializar una salida IFC cuando existe el runtime requerido.
| Escena | Superficies, sólidos de carretera, taludes, marcas, intersecciones, explanaciones y objetos de drenaje diferenciados. |
|---|---|
| Interacción | Picking 3D, enfoque, aislamiento, visibilidad por categoría, propiedades y planos de corte. |
| Rendimiento | Agrupación de elementos repetidos y niveles de detalle para visualización sin reducir la geometría usada en exportación. |
| Modo visual | Materiales para inspección, captura y comunicación; no sustituyen texturas o información visual específica del proyecto. |

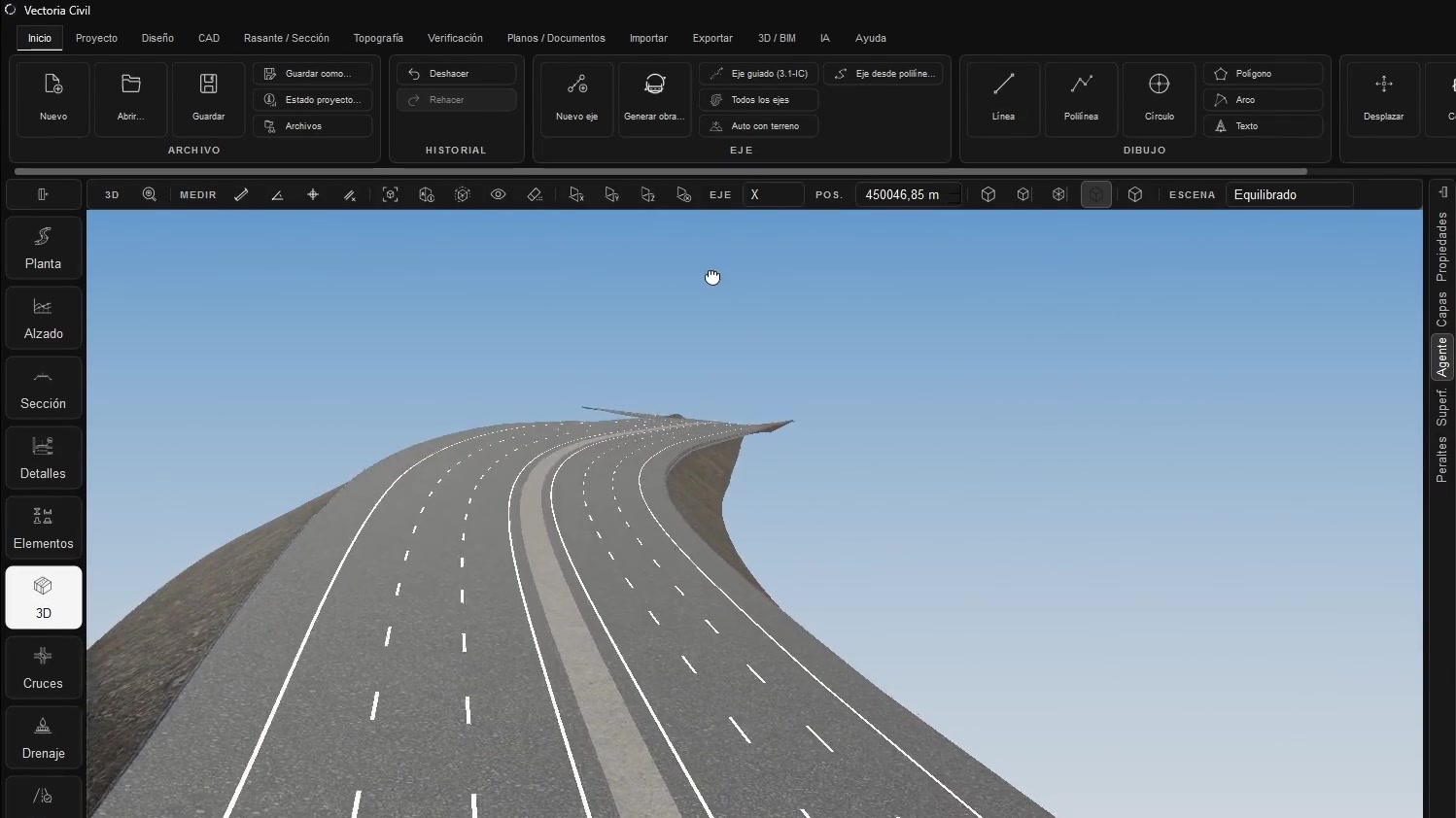

Inspección visual sobre la geometría civil
La vista 3D permite recorrer la solución y contrastar calzadas, bordes, mediana y encuentros antes de preparar una salida BIM.
04 · BIM e IFC
Una entrega IFC basada en la escena técnica.
| Esquema | Exportación IFC 4.3 cuando el runtime compatible está instalado. |
|---|---|
| Estructura | Proyecto viario con productos derivados de los actores físicos y de sus mallas completas. |
| Propiedades | Property sets y metadatos consultables para los objetos materializados. |
| Clasificación | Asociación a un perfil de clasificación explícito cuando se selecciona y existe correspondencia. |
| Coordenadas | Desplazamiento de origen para conservar precisión en proyectos con coordenadas grandes. |
| Auditoría | Manifiesto de escena y revisión de objetos antes de exportar. |
05 · Trabajo reducido
Dónde se evita reprocesado.
En el proyecto
- Limpiar y transformar geometría auxiliar sin exportarla para cada corrección.
- Usar una misma selección como contexto para herramientas civiles.
- Reutilizar polilíneas en ejes, topografía y explanaciones.
- Controlar capas y objetos ocultos de forma coherente.
En revisión y entrega
- Localizar objetos por categoría en la escena 3D.
- Aislar firmes, taludes, superficies o drenaje sin reconstruir vistas.
- Conservar propiedades junto a la geometría exportada.
- Preparar una salida IFC ligera desde la escena existente.
06 · Alcance
Qué queda fuera.
CAD general completo
No hay paridad completa en bloques dinámicos, referencias externas, restricciones, proxies o edición de todas las entidades DXF.
IFC paramétrico integral
La entrega se basa principalmente en mallas semánticas; no es todavía un modelo editable completo con alineación y referenciación lineal nativas.
Coordinación federada
No sustituye detección de colisiones, 4D, mediciones BIM contractuales o una plataforma de coordinación multidisciplinar.
Importación IFC civil
No se presenta una importación IFC equivalente capaz de reconstruir el proyecto paramétrico de Vectoria.
Dependencia de runtime
La exportación IFC requiere la biblioteca compatible y debe comprobarse en el entorno de entrega.
QA gráfico
Escenas grandes, drivers y datos de cliente necesitan una revisión interactiva del rendimiento y del resultado visual.
07 · Preguntas
Respuestas breves.
¿Vectoria sustituye a un CAD completo?
No. Incluye las operaciones más útiles para preparar y corregir geometría civil dentro del proyecto, con un alcance deliberadamente menor.
¿El 3D es solo una visualización?
La escena organiza objetos semánticos, selección y propiedades, además de servir como base para exportación. La presentación realista sigue siendo una capa visual, no una simulación física.
¿El IFC conserva toda la parametrización civil?
No. Es una entrega IFC 4.3 ligera basada principalmente en productos de malla, propiedades y clasificación.
