Ejes editables
PIs, rectas, curvas circulares, radios y clotoides con PK continuo.
01 · Valor
Una definición civil, no dibujos desconectados.
El eje conserva geometría horizontal, rasante, secciones por PK y parámetros asociados. Esto permite que las vistas y resultados derivados trabajen sobre la misma definición.
Rasante vinculada
PIVs, pendientes, acuerdos parabólicos y parámetros Kv.
Regiones por PK
Secciones tipo, carriles, arcenes, medianas, firmes y elementos especiales.
Contexto compartido
Planta, perfil, sección, listados y obra lineal consumen el mismo eje.
02 · Flujo
Cómo se construye y revisa un trazado.
- Crear o importarPartir de PIs y parámetros, de cartografía de referencia o de una alineación LandXML.
- Resolver plantaDefinir rectas, radios, clotoides, sentido y velocidad de proyecto declarada.
- Definir rasanteSituar PIVs, pendientes y acuerdos verticales sobre el perfil del terreno.
- Asignar seccionesAplicar plantillas y variantes por regiones de PK, incluidos peraltes y sobreanchos.
- Revisar y derivarInspeccionar vistas, listados, incidencias y preparar obra lineal o entregables.

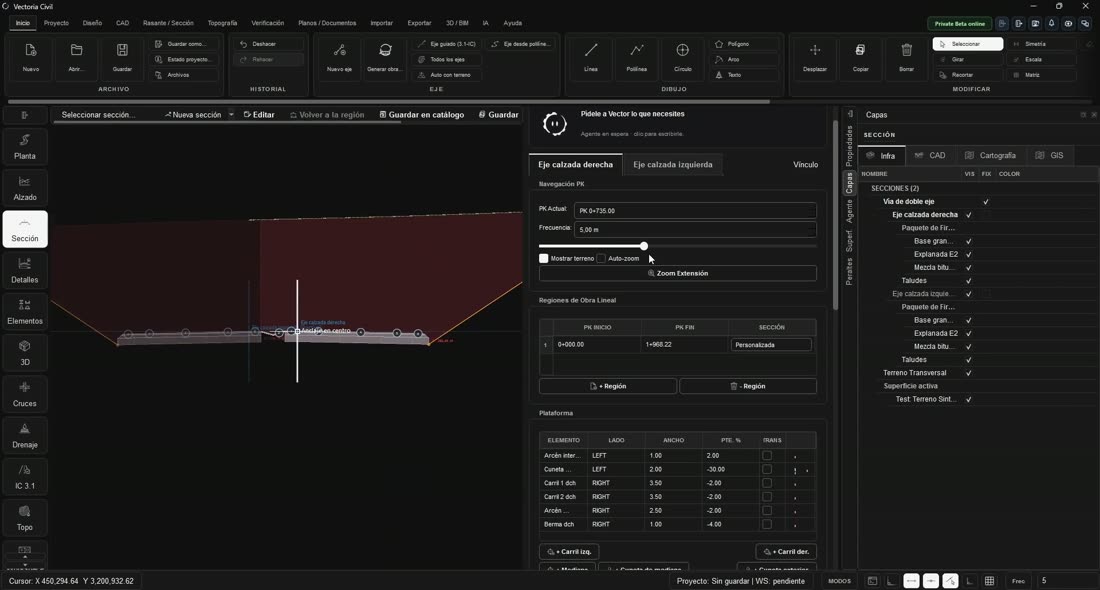

La definición transversal se revisa sobre el modelo
Sección, terreno, regiones por PK y capas permanecen visibles mientras se ajusta la geometría que alimentará la obra lineal.
03 · Capacidades
Qué está disponible actualmente.
| Geometría horizontal | Ejes múltiples, PIs, rectas, curvas circulares, clotoides, ejes auxiliares, ejes perpendiculares y edición de sus parámetros. |
|---|---|
| Geometría vertical | Rasantes mediante PIVs, pendientes, acuerdos parabólicos, Kv y perfiles auxiliares asociados. |
| Secciones tipo | Catálogo y regiones por PK con carriles, arcenes, medianas, aceras, capas de firme, cunetas, taludes, bermas y formas personalizadas. |
| Peraltes y sobreanchos | Cálculo y aplicación a la sección cuando existe contexto suficiente y parámetros explícitos o un perfil normativo compatible. |
| Vías de doble eje | Creación guiada de una calzada por eje, vínculo entre ambas y secciones coordinadas. |
| Interoperabilidad | Importación LandXML de alineaciones con planta y rasante dentro de la cobertura admitida; uso de DXF/DWG como referencia o fuente de geometría. |
| Elementos civiles | Muros y formas personalizadas anclables a referencias semánticas de la sección y reutilizables mediante catálogo. |
04 · Trabajo reducido
Dónde se recupera tiempo técnico.
Preparación y edición
- Evita mantener por separado una planta, una rasante y una tabla de secciones sin relación.
- Reduce la repetición de parámetros al crear variantes o ejes auxiliares.
- Permite reutilizar secciones y elementos catalogados.
- Actualiza la geometría derivada cuando cambia la definición del eje.
Revisión y continuidad
- Permite revisar el mismo PK en planta, perfil y sección.
- Genera listados desde la geometría persistida, no desde transcripciones manuales.
- Prepara directamente el contexto para obra lineal, intersecciones y planos.
- Conserva los parámetros que deben auditarse o justificarse.
Descripción recomendada
Diseño y edición coordinada de geometría horizontal, vertical y transversal, con resultados reutilizables por el resto del proyecto.
05 · Resultados
Qué queda preparado.
Eje y rasante
Geometría persistente, editable y asociada a parámetros civiles.
Planta, perfil y sección
Vistas coordinadas para inspección del eje y de sus regiones.
Listados
Replanteo, alineación, PIs, rasante, acuerdos, peraltes y secciones.
Obra lineal
Base para corredor, superficies, taludes, explanaciones y volúmenes.
CAD y LandXML
Entradas y salidas según la cobertura del formato y del objeto.
Anejo revisable
Datos deterministas y borrador técnico con trazabilidad para revisión profesional.
06 · Alcance
Límites que deben permanecer visibles.
No es un optimizador automático de corredor
Vectoria no selecciona por sí sola la mejor ruta considerando expropiaciones, geotecnia, medio ambiente, costes y todos los condicionantes externos.
La normativa no se infiere
Sin perfil regulatorio activo, los cálculos genéricos requieren parámetros explícitos y no se presentan como cumplimiento nacional.
LandXML tiene cobertura definida
Las entidades compatibles se importan como geometría nativa; elementos fuera de cobertura pueden necesitar revisión o quedar muestreados.
Los casos complejos requieren QA
Ramales, nudos y combinaciones de geometría deben revisarse con la cartografía y los condicionantes reales del proyecto.
07 · Preguntas
Respuestas breves.
¿Vectoria puede crear un eje completo?
Puede definir o importar planta y rasante dentro de su cobertura, asignar secciones y preparar la obra lineal. La solución debe revisarse frente a los condicionantes del proyecto.
¿Los cambios se reflejan en otras vistas?
Las vistas y resultados derivados consumen la definición persistida. Algunos productos derivados deben regenerarse y pueden quedar marcados como obsoletos tras un cambio.
¿Cumple automáticamente una normativa?
No. Puede comprobar los criterios implementados de un perfil activo. Sin perfil compatible, trabaja con parámetros explícitos sin atribuir cumplimiento nacional.
