Sección por regiones
Componentes, capas, cunetas, muros, taludes y bermas por intervalo de PK.
01 · Valor
De la definición transversal a resultados reutilizables.
La sección deja de ser un croquis aislado: gobierna geometría 3D, taludes, superficies, líneas extraíbles y comparaciones contra el terreno.
Corredor coordinado
Geometría longitudinal construida desde eje, rasante y sección vigentes.
Encuentro con terreno
Taludes de desmonte o terraplén buscados contra una superficie identificada mediante un procedimiento acotado.
Volumen TIN
Comparación de superficies mediante overlay de triángulos para corte, relleno y neto.
02 · Flujo
Cómo se genera y mantiene una obra lineal.
- Seleccionar ejeUsar planta, rasante, regiones y terreno de trabajo identificados.
- Definir secciónAplicar catálogo o editar carriles, firmes, elementos y taludes.
- RegenerarConstruir la geometría longitudinal y sus encuentros en segundo plano.
- Materializar superficiesCrear finished, cut o fill con receta vinculada a la obra lineal.
- Comparar y entregarRevisar vistas, extraer líneas, calcular volúmenes y documentar resultados.

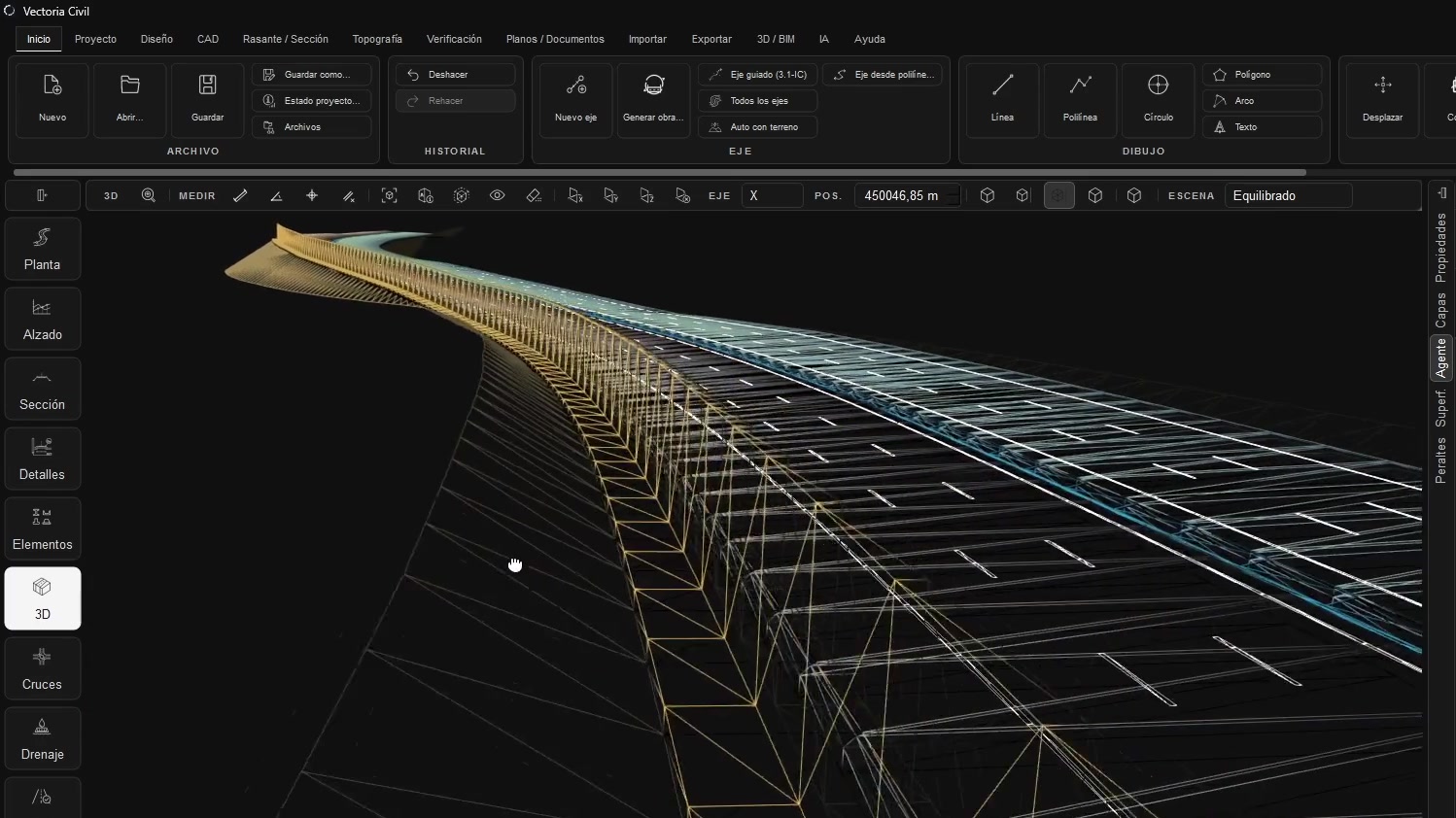

Plataforma, capas y encuentros en una única inspección
La escena permite comprobar cómo la sección se propaga longitudinalmente y dónde aparecen taludes, líneas y elementos asociados.
03 · Capacidades
Qué puede modelarse actualmente.
| Secciones tipo | Catálogo, copia, edición y aplicación por regiones de PK con elementos de plataforma y capas de firme. |
|---|---|
| Taludes | Configuración independiente por lado, desmonte y terraplén, con H:V, distancia máxima, encuentros y perfiles escalonados. |
| Bermas | Reglas por altura, anchura, número máximo y secuencias H:V por etapa. |
| Elementos personalizados | Formas catalogables, muros y piezas con anclajes semánticos; posibilidad de definir el vértice exacto desde el que nace el talud. |
| Superficies vinculadas | Superficie terminada, de corte o de relleno con receta y estado de vigencia respecto a la obra lineal. |
| Explanaciones | Plataformas desde polilíneas CAD cerradas, cota fija o derivada, taludes, límite de búsqueda y bermas. |
| Alternativas | Comparación independiente de entre 2 y 6 alternativas de explanación, con perfiles, secciones, volúmenes y paquete A3/DXF dentro de ese flujo. |
| Extracción | Líneas características de obra lineal exportables como polilínea 3D o reutilizables como alineación con perfil. |
| Volúmenes | Corte, relleno y balance neto por comparación exacta de superficies TIN dentro de su cobertura geométrica. |
04 · Trabajo reducido
Qué operaciones dejan de repetirse a mano.
Modelado
- Reutilizar secciones y elementos sin redibujarlos en cada eje.
- Propagar una definición transversal por intervalos de PK.
- Resolver taludes y bermas contra el terreno de referencia.
- Regenerar geometría compuesta tras cambios controlados.
Análisis y coordinación
- Crear superficies derivadas sin reconstruir manualmente el corredor.
- Conservar qué eje, sección y terreno produjeron cada resultado.
- Comparar superficies sin recurrir a una malla de muestreo gruesa.
- Reutilizar líneas características en CAD o nuevos ejes.
La ganancia principal
Un cambio en la sección puede recorrer la cadena de obra lineal, superficie y volumen mediante regeneración y revisión, en lugar de rehacer cada representación como un dibujo independiente.
05 · Resultados
Resultados disponibles para revisión.
Planta, perfil y sección
Inspección coordinada de plataforma, capas, taludes y encuentros.
Escena 3D
Superficies, sólidos, taludes y explanaciones como actores diferenciados.
Finished, cut y fill
Superficies derivadas con vínculo y receta persistentes.
Volúmenes
Corte, relleno y neto entre dos superficies identificadas.
Líneas características
Elementos 3D reutilizables fuera de la obra lineal.
Estado de vigencia
Detección de superficies derivadas que necesitan regenerarse.
06 · Alcance
Qué requiere criterio o herramientas externas.
No optimiza costes ni constructibilidad
La plataforma y los taludes se calculan desde reglas definidas; no seleccionan automáticamente la solución económica o constructiva óptima.
No sustituye geotecnia
Las pendientes H:V y bermas deben proceder de criterios técnicos válidos. Vectoria no determina estabilidad ni resistencia del terreno.
El encuentro depende del TIN
Huecos, mala cobertura o errores del terreno pueden impedir o distorsionar el daylight y deben quedar visibles.
El encuentro es acotado
La búsqueda de intersección del talud utiliza refinamiento numérico y una distancia máxima; no debe describirse globalmente como una intersección analítica exacta.
Los cambios exigen regeneración
Una superficie vinculada no debe reutilizarse como vigente después de modificar sus dependencias sin repetir el proceso correspondiente.
No incluye logística de tierras
No calcula por sí solo esponjamiento, compactación, clasificación de materiales, diagrama de masas, transportes o costes.
QA de proyecto
La cubicación representa fielmente los dos TIN comparados, pero no corrige errores de levantamiento, clasificación, triangulación o cierre. Los casos con muros, taludes complejos o terreno irregular deben inspeccionarse antes de utilizar sus volúmenes en una entrega.
07 · Preguntas
Respuestas breves.
¿Las superficies quedan vinculadas a la obra lineal?
Sí. Conservan una receta y pueden marcarse como obsoletas cuando cambia la definición que las produjo.
¿Los volúmenes se calculan por una cuadrícula de puntos?
El motor disponible compara triángulos TIN mediante overlay geométrico para obtener corte, relleno y balance neto.
¿Puede crear una explanación independiente de una carretera?
Sí. Puede partir de una polilínea CAD cerrada, una cota y reglas de talud para generar una plataforma y superficies vinculadas.
