Fuentes identificadas
Datasets, rutas, formato, extensión, CRS y diagnósticos asociados.
01 · Valor
El terreno se convierte en parte del proyecto.
Los datos pesados permanecen en el workspace y el proyecto conserva un catálogo ligero con procedencia, validación, recetas y resultados derivados.
Preview y filtros
Inspección y selección previa antes de materializar una superficie.
TIN reproducible
Superficie con límites, líneas de rotura y receta de generación.
Terreno activo
Base común para trazado, obra lineal, drenaje, 3D y volúmenes.
02 · Flujo
Cómo pasa un levantamiento a superficie.
- InspeccionarIdentificar nubes, puntos, CAD, ortofotos, CRS, extensión y ambigüedades.
- RegistrarIncorporar el dataset al catálogo sin cargar innecesariamente todo el archivo.
- ValidarComprobar estructura, Z útil, clases, densidad y referencias espaciales.
- ConstruirAplicar presupuesto de puntos, boundary y breaklines dentro de la cobertura seleccionada.
- AuditarActivar la superficie, generar curvas, revisar receta y conservar el job.

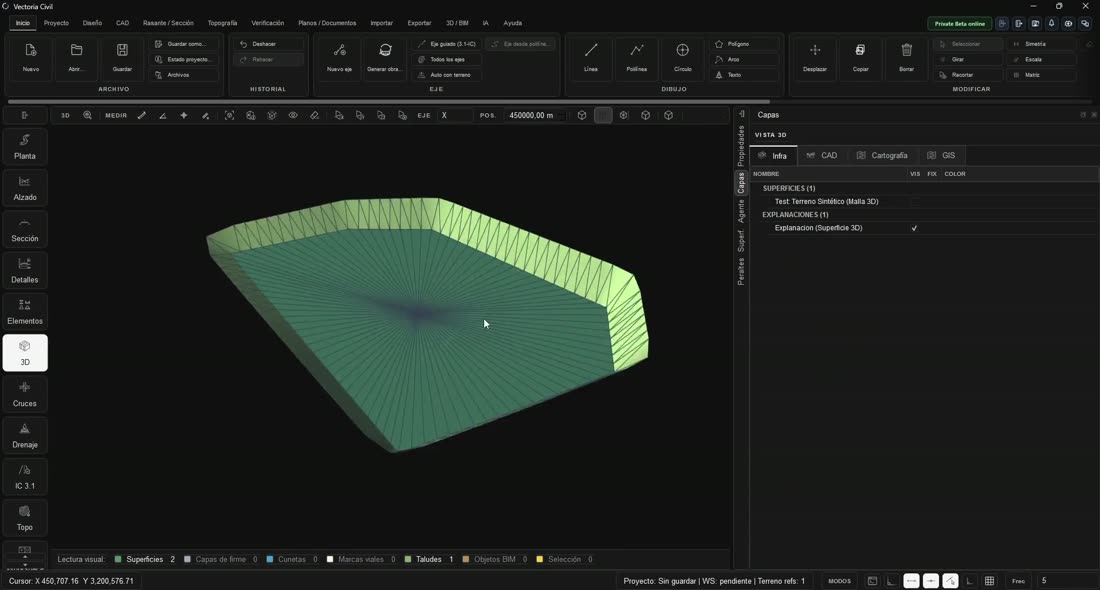

La superficie derivada se conserva dentro del proyecto
La explanación muestra cómo una geometría registrada puede materializar plataforma y taludes para su inspección sobre el terreno.
03 · Capacidades
Entradas y operaciones disponibles.
| Superficies LandXML | Lectura de puntos y caras TIN, conservación de triangulación explícita cuando procede y limpieza opcional de aristas largas. |
|---|---|
| Puntos tabulares | Registro y preparación de CSV, XYZ, TXT y PTS con coordenadas y elevaciones utilizables. |
| Nubes LAS/LAZ | Preview acotado, lectura por presupuesto de puntos y filtrado de clases cuando la clasificación está disponible. |
| Cartografía CAD | Uso de objetos DXF/DWG como referencia y como fuente topográfica cuando la geometría conserva Z válida. |
| Restricciones | Boundary exterior con huecos interiores y breaklines registradas desde geometría CAD o fuentes compatibles. |
| Superficies TIN | Creación, catálogo, receta, activación, regeneración, información técnica y exportación a XYZ, GeoJSON o LandXML según el flujo. |
| Curvas y análisis | Generación de curvas sobre una superficie existente y reutilización del TIN sin reconstruirlo innecesariamente. |
| Auditoría | Jobs y sidecars para detectar referencias rotas, archivos ausentes y resultados que no pueden reconstruirse. |
Separación importante
Una ortofoto puede servir como fondo de contraste, pero no se presenta como fuente de elevación. Del mismo modo, una nube sin clasificación suficiente no se convierte silenciosamente en terreno natural.
04 · Trabajo reducido
Dónde disminuye la preparación manual.
Antes de triangular
- Clasifica archivos por función y detecta candidatos ambiguos.
- Evita abrir nubes completas para una primera inspección.
- Conserva CRS, límites y clases como diagnóstico estructurado.
- Relaciona boundaries y breaklines con el dataset correcto.
Después de triangular
- Registra la receta y el resultado en el proyecto.
- Permite reutilizar la superficie en varias áreas del modelo.
- Evita reconstruir el TIN para generar curvas o consultas.
- Detecta referencias rotas o superficies que han quedado obsoletas.
05 · Resultados
Qué queda disponible para el proyecto.
Dataset validado
Fuente, formato, diagnóstico y referencia persistente.
Superficie TIN
Terreno utilizable en vistas, análisis y geometría civil.
Boundary y breaklines
Restricciones vinculadas y documentadas en la receta.
Curvas y 3D
Representaciones derivadas de una superficie identificada.
Jobs y recetas
Parámetros y resultados suficientes para revisar el proceso.
Formatos de superficie
Salida XYZ, GeoJSON o LandXML dentro de la cobertura de cada formato.
06 · Alcance
Límites actuales.
Datos pesados de cliente
La cobertura base existe, pero nubes grandes, CRS incompletos y cartografía heterogénea requieren validación sobre los archivos reales.
Breaklines
El modo base aplica densificación proyectada y validada. Una triangulación restringida nativa depende del runtime opcional compatible.
Contornos
Una operación admite un contorno exterior con huecos interiores; no varias islas exteriores independientes como un único boundary.
CRS y unidades
Vectoria comprueba compatibilidad y puede bloquear ambigüedades, pero no se presenta como reproyector automático universal de cualquier fuente.
COPC y E57
No forman parte del flujo base que debe darse por disponible. E57 continúa fuera del pipeline productivo actual.
Persistencia
Los flujos con catálogo, sidecars y activos derivados necesitan un proyecto guardado y un workspace asociado.
Control humano
La elección de clases, resolución, límites y líneas de rotura condiciona el TIN. Vectoria registra esas decisiones, pero no garantiza que una fuente topográfica sea adecuada para el uso previsto.
07 · Preguntas
Respuestas breves.
¿Puede crear una superficie desde una nube LAS o LAZ?
Sí, dentro del pipeline base disponible y con un presupuesto de puntos explícito. La calidad del terreno depende de la clasificación y de los filtros aplicados.
¿Conserva la triangulación de LandXML?
Puede conservar caras explícitas del archivo dentro de la cobertura admitida, en lugar de retriangular siempre desde cero.
¿Una ortofoto puede convertirse en terreno?
No. Se utiliza como referencia visual; no contiene por sí sola la elevación necesaria para un TIN.
