VECTORIA CIVIL · DEMOSTRACIÓN

Generar perfiles transversales, planos y cubicaciones en Vectoria Civil

Una obra lineal ya definida se convierte en 122 perfiles transversales, distribuidos en 33 hojas A3. El agente propone una escala común y prepara la cubicación para que el técnico revise los resultados.

Demostración visual sin narración. El texto de esta página explica el proceso y los resultados mostrados.

0:55

QUÉ SE MUESTRA

El trabajo de este ejemplo

Preparar los perfiles y las mediciones de una obra lineal, manteniendo una presentación coherente cuando una sección no cabe a la escala solicitada.

El proceso, paso a paso

  1. Solicitar perfiles cada 20 metros, hasta seis por hoja A3, y la cubicación de desmonte, terraplén y balance.
  2. Revisar la propuesta del agente y aceptar la escala común de 1:125 para resolver el encaje de los perfiles.
  3. Comprobar las 33 hojas generadas y las mediciones sobre la obra lineal actual; ajustar la presentación dentro del proyecto.

MÁS EJEMPLOS DEL PRODUCTO

Más demostraciones de Civil

1:11

Vectoria Civil

Modelado y revisión de 22 ODT

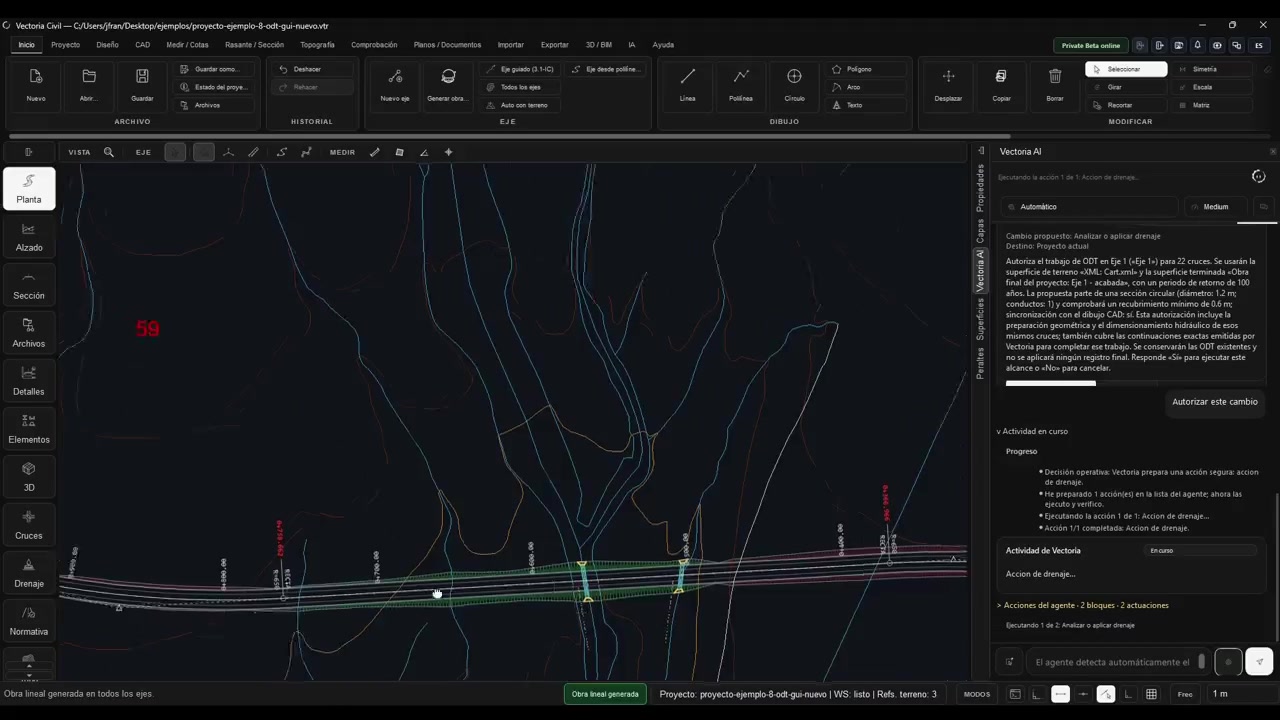

El agente analiza el vial, el terreno y la documentación hidrológica para proponer y modelar 22 obras de drenaje transversal. Cada solución puede revisarse con sus datos, su planta, su sección y su perfil longitudinal.
